浙江第四監獄應用廣州光束”分布式光纖振動檢測（DVS）系統”案例

實況分析

根據浙江第四監獄的具體要求和實際情況，應用‘光纖智能安全防御系統’環網型（DVS）產品，監獄周界應用總長度約為7公里。

‘光纖智能安全防御系統’是帶有定位功能的監控主機，傳感光纜采用1.5mm不銹鋼2芯單膜高性能專用傳感光纜，進行環形網布設。

? ? ?具體系統布設

? ? ? 統布防總體思路是，在監獄周界外部鐵絲網圍欄的頂端繞一圈光纜，所需布設光纜約需要10公里的1.5mm不銹鋼光纜。

系統主機安裝在監控中心機房，要求機房提供良好的供電和空調設施，系統工作溫度為70℃到-5℃，主機到傳感光纜之間，采用單膜引導光纜用以信號傳遞，以地埋方式敷設。

室外傳感光纜采用架空法直接安裝在鐵絲網頂部，繞一圈1.5mm不銹鋼光纜，并涂上偽裝色，工作溫度一般在-40℃到+85℃之間

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖1 ?系統布設總則

? ? ?

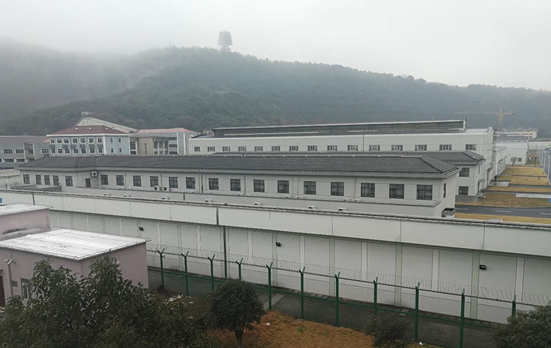

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖2現場環境

系統優勢

‘光纖智能安全防御系統’擁有圖形化操作界面，

允許用戶同時監控多個工作系統

系統配備有高性能的管理軟件

-----通過這個軟件可實現與現有監獄周界防護機制進行無縫融合，應用視頻探頭、無人機等安防設備和人員巡護機制，實現‘技防與人防’的有效結合。

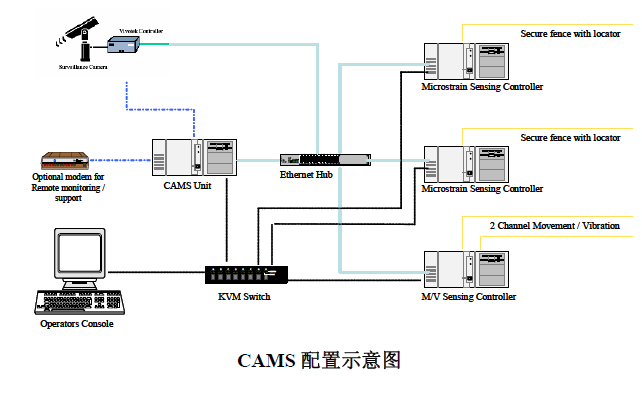

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖3防御系統可無縫接入監獄原有的安防設備

? ? 外圍鐵絲網的振動光纜布設方式

布設目的：

通過架設在外圍鐵絲網的傳感光纜，可感應作用在光纜上的振動信號，將振動信號轉換成變化的光學信號（不同類型的振動波形圖），采集并傳輸各種振動行為所產生的振動波形圖到‘光纖智能安全防御系統’。防御系統應用機器學習與大數據分析機制，實現對入侵行為的振動探測與智能分析和告警。如：人體翻越鐵絲網、人手使用液壓剪刀或其他小工具剪開鐵絲網、鐵絲網下挖洞等入侵行為。

由于使用了光纜作為傳感單元，外界的強電磁場、雷電等因素，不會對系統產生影響，而且光纜具有成本低、抗紫外線、抗老化，可適用于不規則周界等特點，非常適合大范圍、長距離、環境條件惡劣的野外周界環境。

☆使用材料：

材料名稱	材料單位	需要數量
1.5mm不銹鋼光纜	米	根據監控區域長度*1.2
鐵扣子（固定在鐵絲網上）	個	每2米/個
鉚釘（固定光纜在鐵扣子上）	根	若干
鐵絲或扎帶（輔助固定）	根	若干
涂料	桶	若干

布設方式與步驟：

1.5mm不銹鋼光纜布設在外圍鐵絲網的頂部，每隔2米，用鐵扣子和鉚釘，固定光纜在鐵絲網頂部，再每隔0.5米，使用鐵絲或扎帶與鐵絲網捆扎在一起，避免松動，并使用偽裝涂料，涂上與鐵絲網相同的顏色。如圖5所示，進行布設。

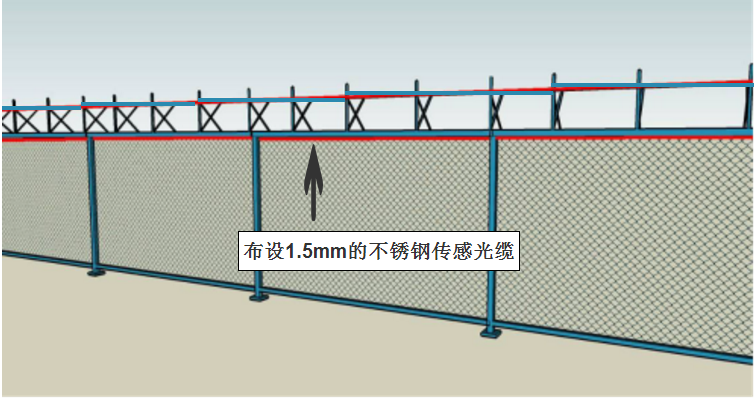

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖4振動光纜布設在圍欄頂部

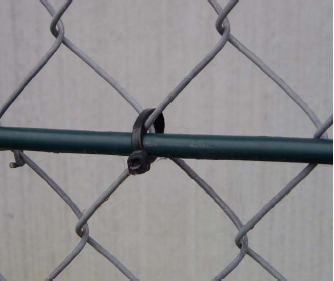

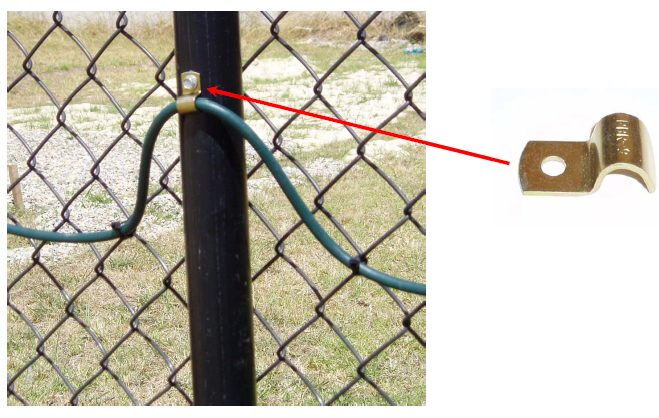

1）鐵絲網頂部會有一定的厚度，借助其頂端的截面，每隔2米以鐵扣子或線扣卡座，對傳感光纜進行固定，用扳手或螺絲刀將鉚釘扭緊，使光纜固定在鐵絲網上。

2）將鐵扣子或線扣卡座固定在鐵絲網頂部，拉直光纜并穿過后，再每隔0.5米以鐵絲或扎帶對光纜進行綁扎，使光纜緊貼固定在鐵絲網頂部，避免松動。

3）對固定好的光纜涂上與鐵絲網相同的顏色，進行偽裝。

☆環境要求：

名稱	條件
鐵絲網圍欄	基本平整，材質、松緊度相同，沒有明顯的松動、晃動情況
鐵絲網兩側	避免有人為或自然存在的樹枝、巖石等，可協助入侵者進行攀爬的物件。
防雨防曬	無要求
濕度/溫度	無要求
負重	無要求

要求既保證系統運行的有效性，又盡力使布防隱蔽、美觀。

當有入侵時（如：觸碰鐵絲網，人體翻越鐵絲網，使用小工具剪開鐵絲網等），振動光纜即可偵測到入侵行為的振動信號，‘光纖智能安全防御系統’即會瞬時告警。如圖5所示。

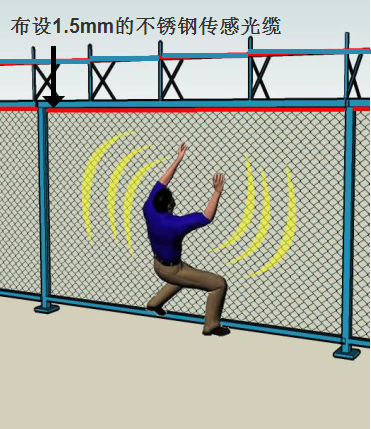

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?入侵傳感示意

感興趣的讀者還可以點擊《分布式光纖振動檢測（DVS）系統》了解更多產品信息。
