廣州光束監獄周界光纖智能安全防御系統介紹
--分布式光纖振動檢測原理于監獄場景的應用
監控技術的發展，用戶無法隨時查看防區周圍的情況，現雖有各種智能分析軟件輔助，但事件報警來不及的情況依然時有發生。對于像監獄等封閉防區來說，若以周界防護為主，防范于未然，那么整個安防系統的運行效率會非常高。
目前監獄周界安防的管理痛點：
.預警距離長，常規多防區型產品無法滿足要求。
.常規安防產品隱蔽性低，場景化防護不高
.野外布防，風吹日曬，電纜型安防產品不易維護，抗干擾低
.非振動模式識別的智能安防產品，漏報率高、虛警頻繁
.常規安防產品未能實現7*24小時全域監控
.非軟件實現物理定位，信號處理難度大，無法告警精確位置。
在國外該領域的龍頭企業：
產品為長距離光纖定位傳感器，由三根光纖組成MZ干涉儀，該產品在國外警政安全防護領域有很多應用，美歐等國的邊境線、軍事基地、存放貴重資產等場所均采用該產品。
該產品采用激光相干光學原理，信號處理算法是其技術核心，包括如何實現精準定位和抗環境噪聲干擾，在長達40km光纖上，各種信號的迭加和相互作用，需長期大量外場實驗數據支撐算法研究，由專業信號處理與模式識別工程師進行數據分析、算法仿真和系統實驗。
國內碰到的的瓶頸
國外該公司產品屬軍用產品，我國無法獲其核心技術，且該公司產品價格昂貴，難以在國內普及。
國內多家廠商的研究方向是多防區型或類似ODTR技術，不太適合應用于長距離管道的預警與定位。
我們光束的突破：
‘智能光纖安全防御系統’與國外產品技術一樣，基于MZ干涉原理，掌握核心技術，能解決長距離、全天候、入侵振動探測與精確定位的監獄安防要求，誤報率極低。
光纖智能安全防御系統產品介紹
‘光纖智能安全防御系統’可監測環網80Km，直線40Km的傳感光纜中，對光纜周邊區域進行全程范圍內的長距離、全天候、預警為主的7*24小時智能監控，能即時發現入侵行為。

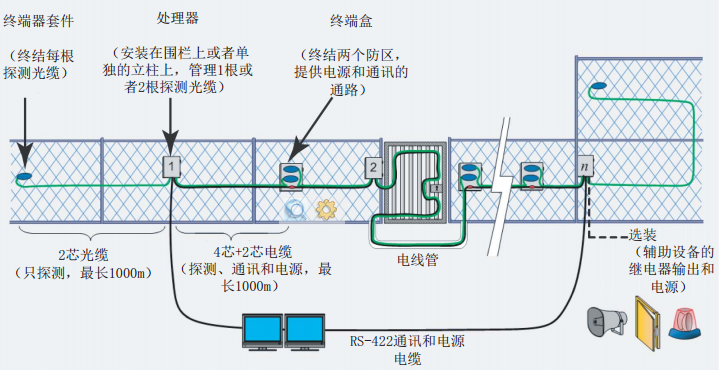

傳統防區型光纖振動測量原理
弊端明顯
1、野外帶電設備容易壞，維護不便。
2、非干涉型的檢測，振幅信號區分難度大，或者虛警或者漏報。
3、硬件實現定位，部署很不靈活，無法地埋。

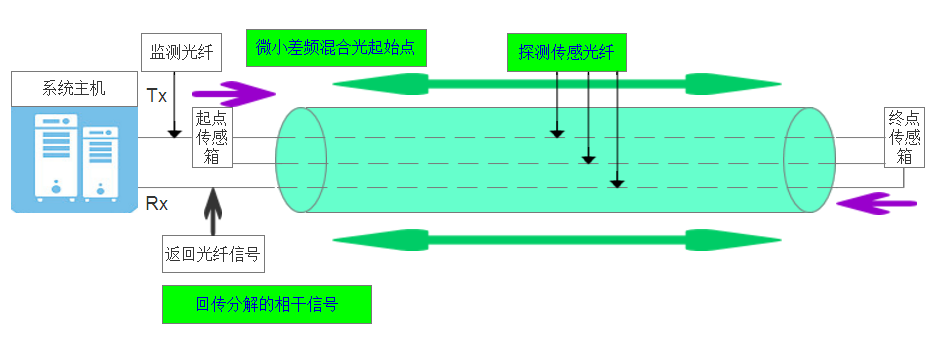

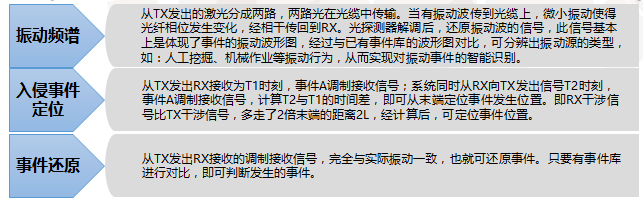

光纖智能安全防御系統的檢測原理
優勢明顯
1、距離長，無野外設備，部署方便。
2、干涉型的檢測方式，數據采集量極大，振動模式識別能力強，虛警和漏報少。
3、軟件實現定位，軟件實現信號處理難度很大。
光纖智能安全防御系統的優勢性能
|
性能指標 |
具體參數 |
|
監控距離 |
直線型產品可保護40KM，環網型產品可保護80KM。 |
|
響應時間 |
小于2秒 |
|
定位精度 |
100米 |
|
探測率 |
振動事件單次觸發探測率＞99.7%，多次觸發探測率100%。 |
|
誤報率 |
安裝校驗后，經‘訓練集數據采集’與‘盲測’，建立事件數據庫，（虛警）誤報率小于1%。 |
|
工作狀態 |
全天候的7×24小時監控 |
|
傳感器類型 |
無源、連續、無輻射、抗干擾 |
|
監測靈敏度校驗 |
可滿足業主個性化需求，進行個性化設定。如： 根據場景探測需要，對手工鉆孔事件，可設置在光纖周邊探測3米（建議值）；機械作業事件，光纖周邊探測10米（建議值）。 還可對不同地質，進行振動波形圖采集，如：水泥、沙石、粘土等，以提升個性化防護場景的觸發事件探測率，減低誤報率。 |
同類產品技術特性對比分析
|
產品名稱 |
應用技術 |
周界監控長度 |
防護面積 |
中間接頭 |
傳感方式 |
定位 |
事件檢測率 |
誤報率 |
事件識別 |
|
光纖智能安全防御系統 |
分布式光纖振動檢測 |
環網型80KM 直線型40KM |
大 |
無 |
連續分布式 |
100米以內 |
>99.7% |
<1% |
√ |
|
傳統防區型周界安防系統 |
多防區型或類似ODTR |
最大2KM |
小，需分區級聯 |
分區接頭多 |
間斷分區式分布 |
僅定位到防區 |
低 |
高 |
× |
技術特性示例：

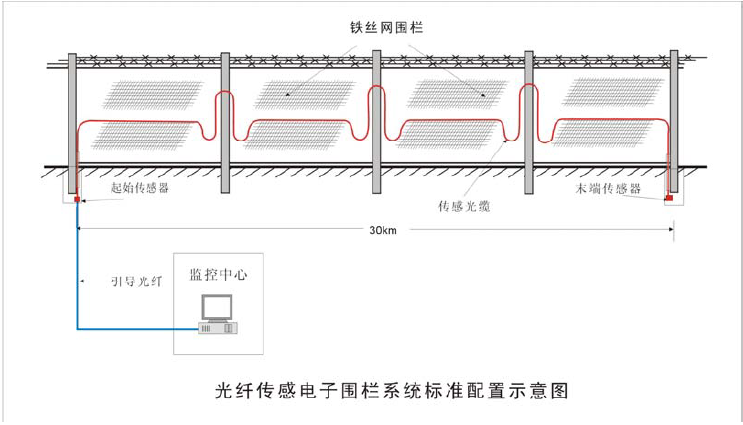

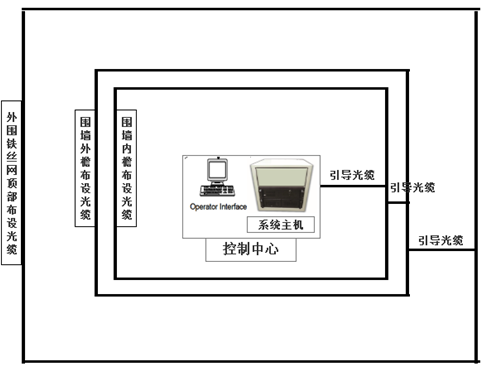

每套光纖智能安全防御系統的直線型產品可監控40KM周界（如左下圖），環網型產品監控80KM周界（如右下圖）。
同類產品維護效益優勢分析
|
產品名稱 |
現場硬件要求 |
可使用和保護現有光纜 |
傳感器隱蔽性 |
檢測到事故時，傳感器被破壞 |
入侵報警響應 |
施工難度 |
公里成本 |
年度維護 |
|
光纖智能安全防御系統 |
每40KM一套系統 |
√ |
√ |
不會。 光纜探測到周邊振動入侵，即告警 |
<2秒 |
簡易安裝 |
低 |
無需 |
|
傳統防區型周界安防系統 |
每2KM一套系統 |
× |
√ |
會。 光纜被破壞時，才會發現事故 |
<5秒 |
高 |
高 |
復雜 |
光纖智能防御系統具備振動波形圖的大數據采集能力與機器學習機制，通過‘訓練集數據采集’與‘盲測’后，系統即具備AI事件識別能力，在系統安全等級調試與升級方面，實現了系統自主學習的機制，是防區型產品無法比擬的優勢。

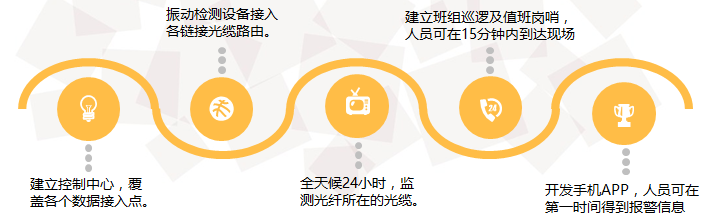

部署光纖智能安全防御系統的具體工作建議
光纖智能安全防御系統的核心功能是采集振動波形圖，并觸發事件機制，進行安全預警，其目的是為了加強對監獄周界安全的物理性保護。采用技防和人防相結合的方式，配置相應人力，建立安全管理流程，實現閉環管理。
其他行業應用案例
分布式光纖振動檢測原理，應用到無圍墻的警戒系統：園區安防、邊境線、國防軍事單位、國家黨政機關、高檔住宅小區等區域。
感興趣的讀者還可以點擊《分布式光纖振動檢測（DVS）系統》了解更多產品信息。
