廣州光束對深圳地鐵隧道被樁基鑿穿事件的思考與防范
——智慧城市地鐵隧道智能振動光纖安全防御系統介紹
深圳地鐵停運事件回顧
2017年12月6日11時40分，深圳地鐵運營發布消息稱，12月6日7時許，外部施工單位進行項目作業時，在未經審批的情況下擅自進行打樁施工作業，將11號隧道打穿，致使11號線高速行駛的列車撞斷樁頭，列車嚴重受損，紅樹灣南—后海區段下行接觸網設備受損，供電中斷，行車被迫停止，大量乘客滯留車站。所幸，該事故未造成人員傷亡。
經全力搶修和系統安全檢查，11號線紅樹灣南—后海區段下行具備行車條件，于19：48恢復通車。雖然該事件得到妥善處理，但該事件的發生已經造成了極大的經濟損失與社會影響。

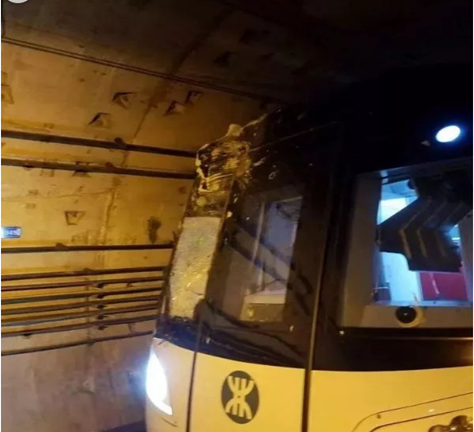

地鐵現場及撞斷的樁基 受損地鐵列車車頭
地鐵現場的慘況 現場引起大面積乘客滯留
地鐵隧道安全防御的管理痛點
隨著城鎮化發展，我國地鐵建設長度和速度均為全球第一。預計2020年，我國地鐵運營總里程將達7000公里。近十年，地鐵隧道事故也隨之增加，據不完全統計，已達上百起，尤以大型機械作業引起的事故最為嚴重。
地鐵隧道距離長，跨越地域廣，地質復雜，傳統人工巡檢方式，未能有效管控隧道上方大型機械施工與預防生產事故的發生！建立行之有效的隧道上方施工管控機制，引入廣州光束以預警為主的7*24小時隧道智能監控系統，是地鐵管理者迫切需要解決的問題。
以‘預警為主’的隧道智能安全防御系統
廣州光束信息技術有限公司自主研發的以‘預警為主’的隧道智能安全防御系統，可有效的管控隧道上方施工事件，通過預警來避免此類事件的發生。

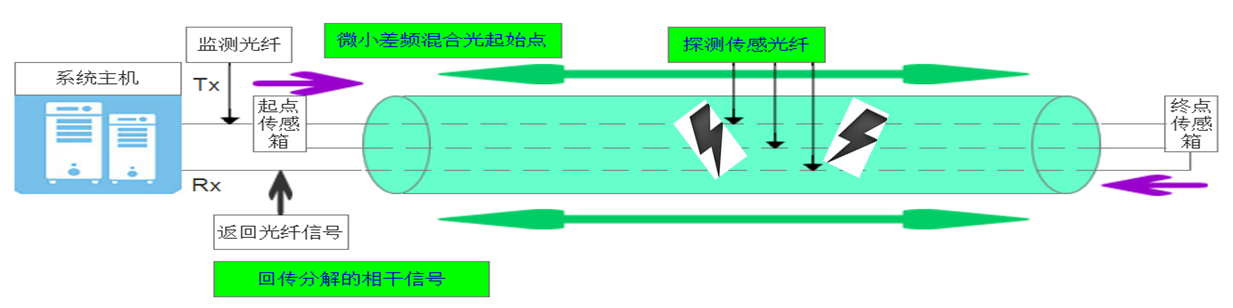

分布式光纖振動預警平臺（Distributed Vibration Sensing, 簡稱DVS）的原理是：通過光纖網絡中，既有的三根光纖，用分布式光纖振動檢測技術，采取智能化振動模式識別的方法，進行安全報警事件觸發，實現長距離、大范圍的光纖專用網絡的安全預警目的，最終完成智能化的光纖線路物理保護和數據安全保護任務。

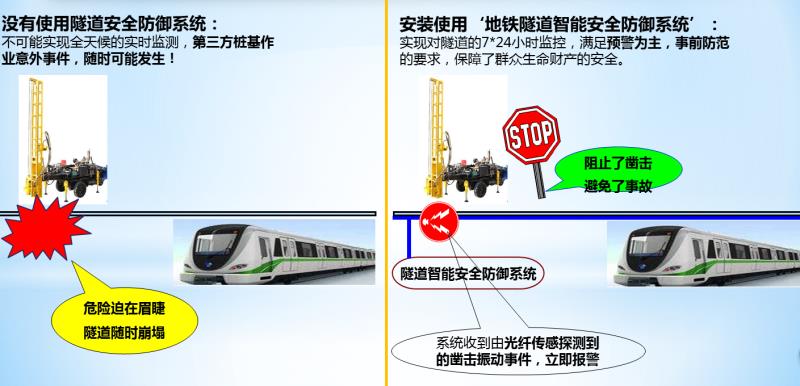

在隧道結構監測方面，利用監測所測得的大數據，通過AI系統事件學習，能夠實現對隧道進行7*24小時的實時監測，及時對未經授權對隧道上方的機械施工，樁基作業引起隧道安全隱患，第三方地下空間大型機械作業，對隧道的隱蔽手工挖掘或鉆孔（民居挖地下室），臨時突發的隧道上方土壤勘探等行為通過安裝應用我司‘地鐵隧道智能安全防御系統’，及時探測到該振動事件，瞬時發出告警！以便巡護員立即趕赴現場，阻止樁基作業，避免事件發生。
分布式光纖振動預警平臺，通過‘訓練集數據采集與盲測’階段，建立振動波形圖事件庫，可對大型機械‘如：樁基打樁、盾構機挖隧道、挖掘機地下空間作業’等施工過程中，產生的振動進行告警，管控大型機械非法施工。預警范圍可至與隧道上方的外邊線外側50米內，對該范圍進行大型機械施工的振動監測。
系統防御原則與優勢：
. 預警為主，事前防范，技術先進、可靠。
. 瞬時響應威脅事件，精確定位振動信號位置100米內，提供充足時間給巡護員趕赴現場管控
. 長距離全天候隧道全程實時監控：最長可達80KM
. 全天候工作達15年以上并適合各種地質
. 定位精度高，瞬時響應
. 高探測率、低誤報率：探測率達99.7%，誤報率小于1%
系統具有優秀性能
性能指標
具體參數
監控距離
直線型產品可保護40KM，環網型產品可保護80KM。
響應時間
小于2秒
定位精度
100米
探測率
振動事件單次觸發探測率＞99.7%，多次觸發探測率100%。
誤報率
安裝校驗后，經‘訓練集數據采集’與‘盲測’，建立事件數據庫，（虛警）誤報率小于1%。
工作狀態
全天候的7×24小時監控
傳感器類型
無源、連續、無輻射、抗干擾
監測靈敏度校驗
可滿足業主個性化需求，進行個性化設定。如：
根據場景探測需要，對手工鉆探事件，可設置在隧道上方探測3米（建議值）；機械鑿擊事件，隧道上方探測10米（建議值）。
還可對不同地質，進行振動波形圖采集，如：水泥、沙石、粘土等，以提升個性化防護場景的觸發事件探測率，減低誤報率。
公司簡介
廣州光束信息技術有限公司致力于光纖通信和光纖傳感技術的研發和應用，設計和制造服務于光纖網絡的新一代高性能檢測設備和數據采集設備，為通信、國防、石油化工、智能電網、高速鐵路、公用事業等領域，提供安全、可靠的光纖網絡智能化管理解決方案。
公司致力于成為光纖智能應用領域的專家，結合自身在光纖資源管理、光纖安全管理、光纖性能管理，三大業務線上的優勢，著力在國內推廣分布式光纖振動預警平臺（DVS），為政府、軍方及企業提供安全、高效、智能化的預警系統，從而滿足客戶多方面的需求。
公司目前擁有涵蓋各類光纖智能周界防護的完整解決方案及產品體系。自成立以來，始終秉持為客戶提供最佳品質的產品和整體解決方案，成長為市場領先的光纖智能周界防護領域的解決方案提供商。面對廣大客戶的期望與支持，在充滿機遇和挑戰的未來，我們始終以推動產品標準化為己任，堅持客戶至上，服務第一的宗旨。為安防系統集成商、工程商提供專業優質的產品與服務，成為客戶信賴的首選光纖智能周界防護系統提供商。
小結
深圳地鐵停運事件已經妥善處理，我們在對違規操作的企業做出懲罰的同時，還需要進行反思，如何才能避免或將此類事故發生的概率降到最低。試想，在樁基剛開始影響地鐵隧道結構還未對結構造成安全隱患時，有系統能夠及時發出預警，工作管理人員能夠第一時間發現違規的樁基操作并及時制止，一定能夠避免此類事件的發生。
中國有句老話：防患于未然。在地鐵隧道增加我司‘隧道智能安全防御系統’，無疑能有效降低威脅事件對隧道結構造成的影響。希望分布式光纖傳感技術能被更多城市管理者了解，也希望該系統在越來越多的地鐵隧道中獲得應用。
感興趣的讀者還可以點擊《分布式光纖振動檢測（DVS）系統》了解更多產品信息。
